シート型太陽電池、栃木県総合文化センターで実証調査開始　

2010年8月12日記事

日照時間が長い栃木県の特性を生かし太陽光発電の普及を目指す「とちぎサンシャイン」プロジェクトを展開中の県は、宇都宮市本町の県総合文化センター屋上で、薄く軽いシート型の太陽光発電システムの実証調査を行っており、今月20日から発電試験を始める予定だ。一定の空間が確保できれば容易に設置できるのが特徴で、県は事業所や公共施設への普及を期待している。

　県は昨年策定した「とちぎ環境立県戦略」で同プロジェクトを掲げ、県有施設や県立学校への太陽光発電の率先導入、一般住宅や事業所の設置支援に取り組んでいる。

従来の結晶系太陽電池の９分の１の重さで厚さ約２ミリ。ロール状に収納でき、持ち運びや施工がしやすい。一方、面積当たりの発電量は結晶系より少ないため、広いスペースが必要になる。

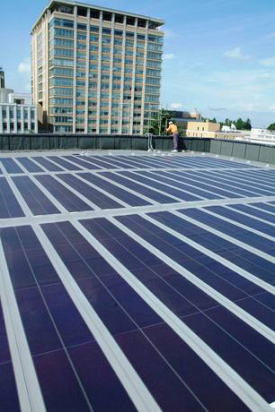

　そこで調査に適した約１４０平方メートル分の空間のある県総合文化センター屋上を調査場所に選び、縦50センチ、横３メートル50センチのシートを屋上２カ所にそれぞれ66枚並べた。

県地球温暖化対策課は、重い器材を設置できなかった建物で需要が生まれると想定している。

　調査は来年３月まで。発電効率や施工コスト低減の方法を検証する。発電した電力は同センター内で使う。事業費は２８５０万円。

　栃木県は快晴日数が多く、冬季の日照時間が全国３位。県はこうした特性を活用し、県内での太陽光発電設備の導入量を10年後に20倍に拡大させる目標を環境立県戦略に掲げた。




　　

筒中シート防水が日本で初めて1の新しい防水シートを開発しました。
太陽電池モジュールと、防水用シートを一体化。光発電する防水シートの誕生です。

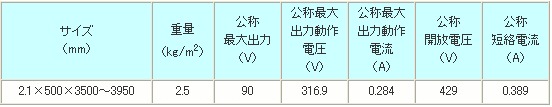

アモルファスシリコン太陽電池を採用したシートは、軽く、曲がるので、意匠性にとんだフレキシブルな
設計・施工に対応します。

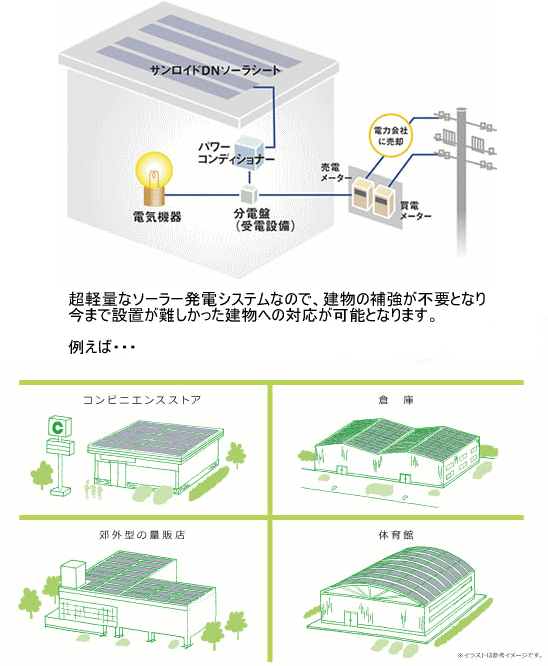

軽量 太陽電池モジュールを固定するための金具や架台が不要なので、屋根にかかる荷重負荷は従来の1/20と軽量です。
防火地域での設置が可能 防火規定（建築基準法第６３条）の性能規定（飛び火性能評価試験）に合格しており、防火地域での設置が可能です。（現在申請中）
夏場に強い発電性能です 一般的に広く使用されている結晶系太陽電池は、温度上昇により発電量が低下する弱点があります。それに対し、温度の影響を受けにくいアモルファスシリコン太陽電池を採用しているサンロイドDNソーラシートは、夏場の発電量に差が出るため、年間発電量では結晶系太陽電池の10％も上回ります。（同一定格容量での比較）
改修施工にも最適です 防水の改修に適したサンロイドDN防水システムの施工なので、改修と同時に太陽電池モジュールの設置が可能です。
多様な躯体構造に適応しています RCはもちろん、PC板・ALC板・折板・金属デッキ・瓦棒など、さまざまな構造下地に対応が可能です。
工期の短縮が可能です 太陽電池モジュール設置のための基礎工事が不要です。防水施工の工数だけで、太陽電池モジュールの設置が完了となります。

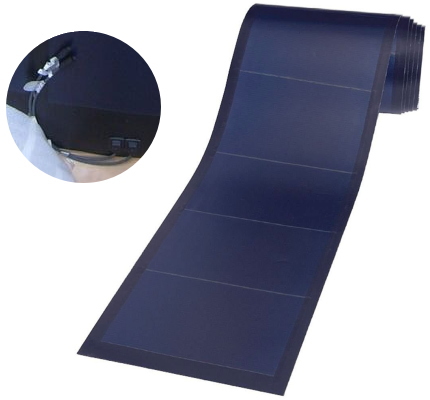

原産地：山東省・中国
最大出力：　144W
材質：　アモルファスシリコン
モデル番号：PVL144
サイズ：5486 x 394 x 4mm

イントロダクション

・高温・低照度　対応
・5年間の限定製品保証
・出力保証（最小パワー）
　92%/10年
　84%/20年
　85%/25年
・クイックコネクト端子
・裏面は接着シート
・バイパスダイオードによる日陰時制御

■性能特性

型式番号 ：PVL144
電源定格（Pmax）：144Wp
生産Pmax公差： ± 5 ％

■品質＆安全基準適合性
・UL1703
　アンダーライターズラボラトリーズにおける火災安全性
　クラスA/最大傾斜角 2/12
　クラスB/最大傾斜角 3/12
　クラスC/傾斜角無制限使用のための
■システム許容VDC：600
■IEC規格（TUV）61646と61730において1000VDC
　　までの品質認定
■ラミネート標準設定
光起電ラミネート/クイック接続端子（出力ケーブル付属）

■工事条件
　設置作業時条件：10℃- 40 ℃
　　最大屋根温度85℃
　　最小傾斜角 3度
　　最大傾斜　60度
　　特殊素材屋根、金属屋根にも取り付け認証有り

■寸法
　長さ： 5486mm、幅：394mm、厚さ： 4mm
　　（出力端子ハウジング部分：16mm）
重量： 7.7キロ
出力ケーブル： 2.5mm
　耐水耐候DC+クイック接続ターミナル長：560mm/2本

■バイパスダイオード：全電池セル間接続

■カプセル： FTFE高光透過高分子ポリマー

■接着剤： バイオエチレンプロピレン共重合体接着剤

■セルタイプ： 22トリプル接合アモルファスシリコン
　　太陽電池セル：356mmX 239mm

■電気スペック
STC　　　　　　　　　　　　　NOCT
標準試験条件 　　　　　　定格動作セル温度
1000W/m2 AM1.5 　　　　　　　25℃
　800W/m2 AM1.5 　　　　　 　１ｍ/秒（風）
電力/ Pmax：144W　　　　Pmax：111W
電圧/ Vmp ： 33V 　　　　　　　　 30.8V
電流/ Lmp ： 4.36A　　　　　　　　3.6A
短絡電流　　： 5.3A　　　　　　　　4.3A
オープン回路電圧：46.2　　　　　 42.2V
最大ヒューズ定格：8A　　　　　　 46℃
